Как мы делали фасады павильонов катка Парка Горького

Производство интересных, нестандартных проектов мы стараемся фиксировать для истории. Об одной из таких работ, световых фасадах павильонов Катка Парка Горького сезона 2014-2015, пойдет фотоотчет ниже.

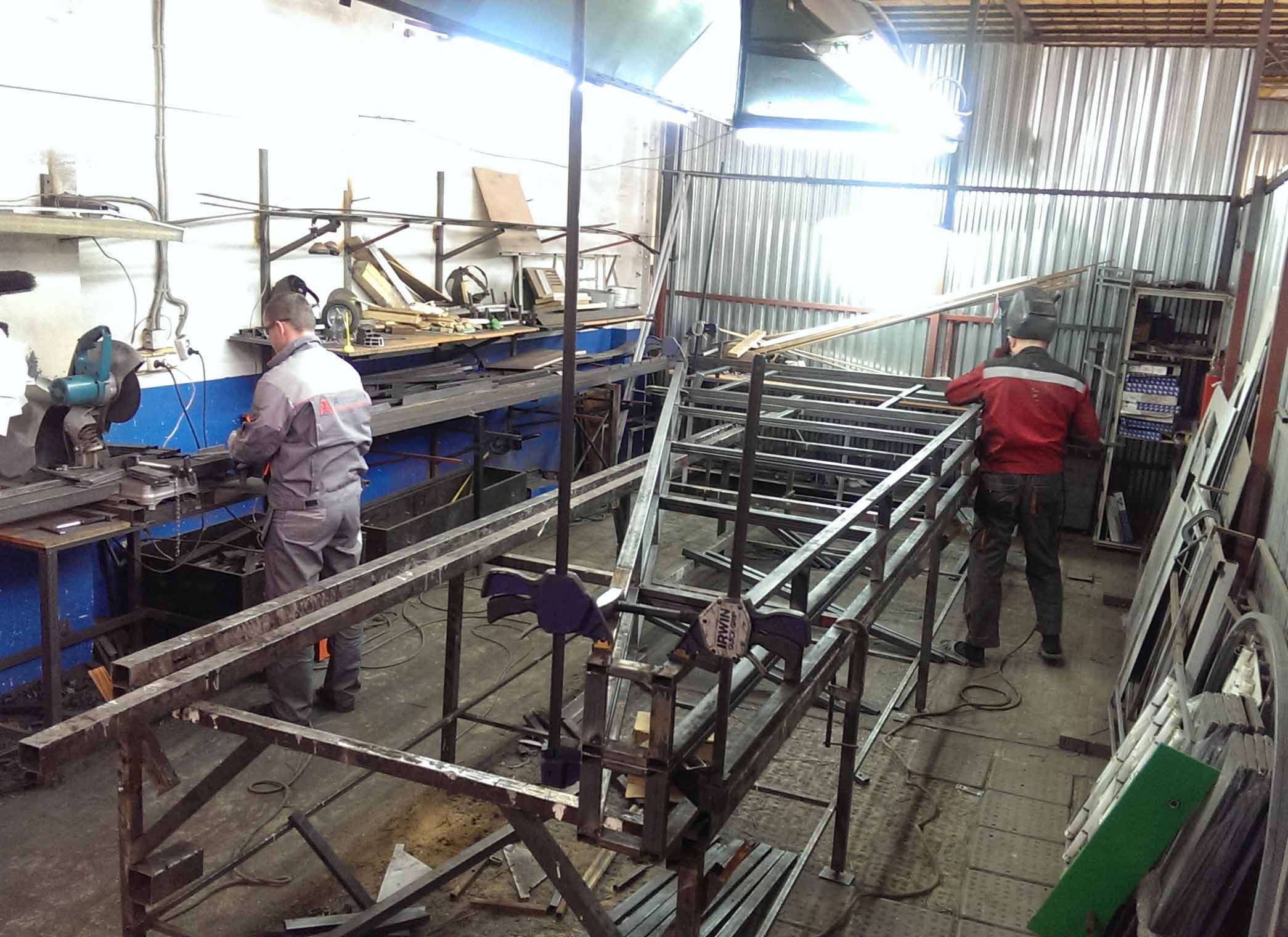

Каждый из световых фасадов имел сложную многуровневую структуру, в т.ч. фон с внутренней подсветкой, на который в дальнейшем навешивались световые объемные элементы. На фото-в сварочном цеху производятся треугольные, малые фасады.

сварка металлических рам

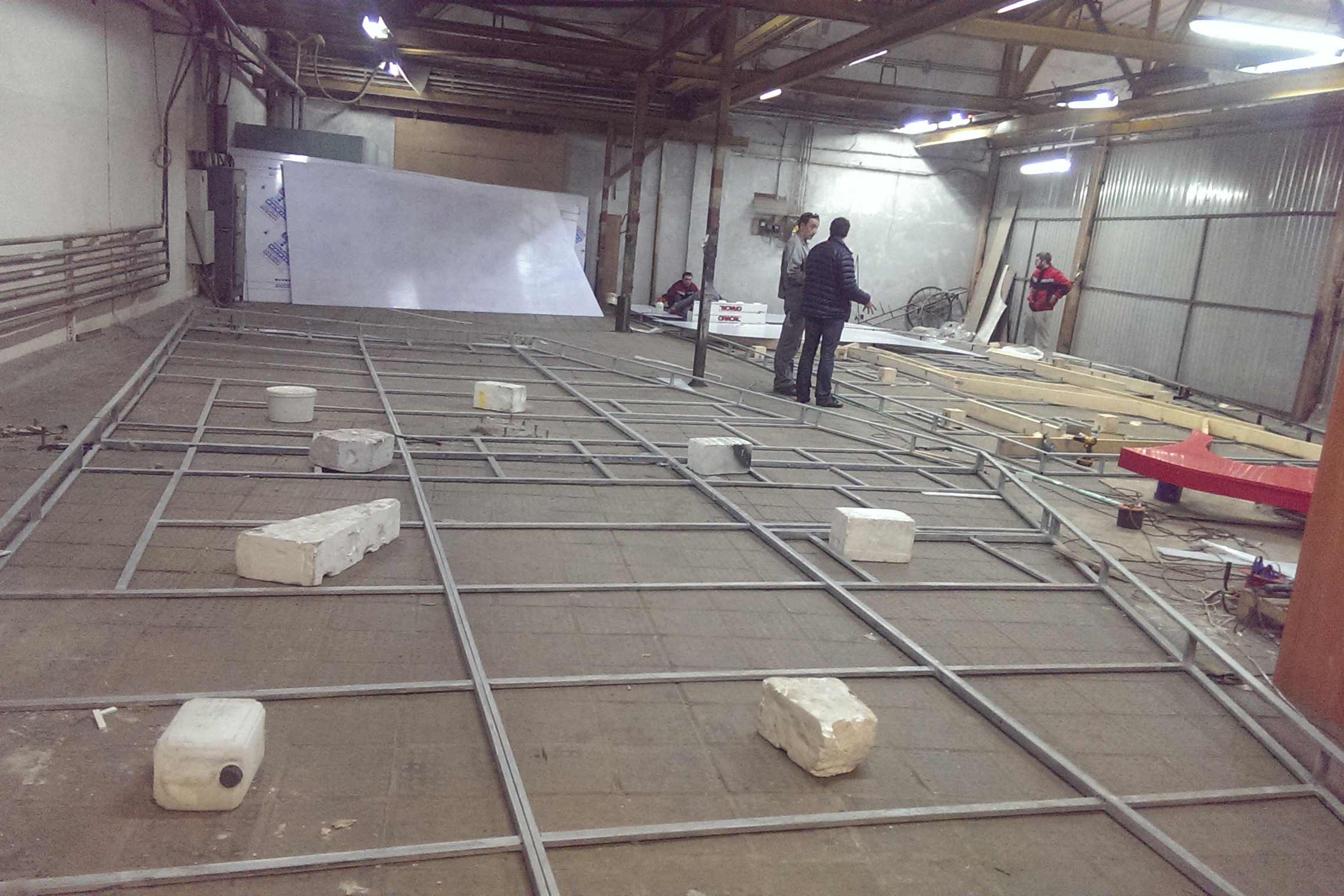

После того, как части металлоконструкций сварены, их приходится подгонять и сбалчивать между собой. Для упрощения монтажа, было решено под световые элементы делать подконструкцию из деревянного бруса. Это позволяло удобно и прочно закреплять элементы, при этом сохранив относительную легкость фасадов.

подгонка объемных элементов

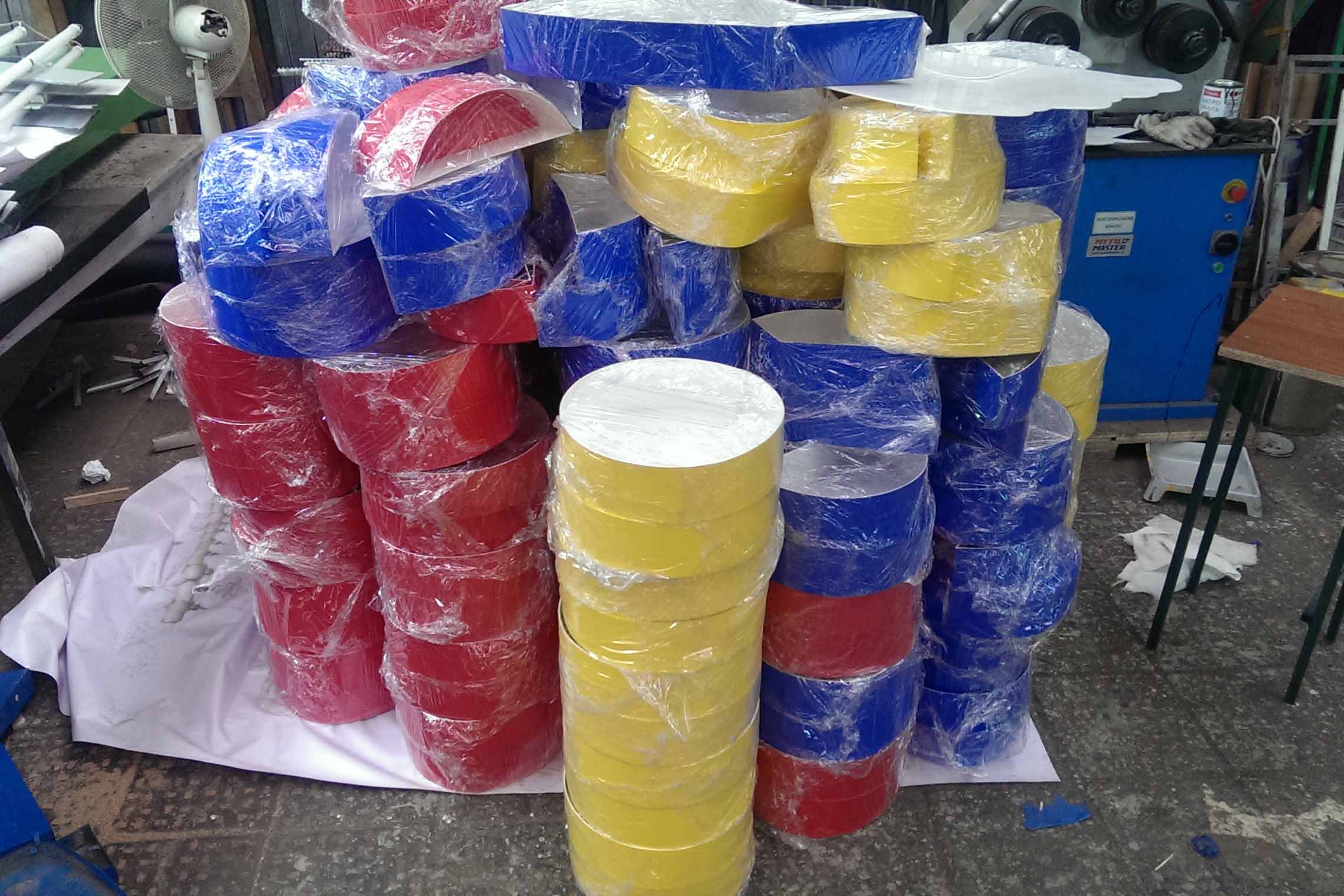

Параллельно металлоконструкции изготавливались объемные элементы. Мы начали производство с самых простых, серийных образцов - световых кружков.

объемные элементы

Следом в производство были запущены средние по размерам элементы. Это часть "матрешки". Лицевая панель у нее из цветного, ярко-красного акрилового стекла.

объемный элемент на производстве

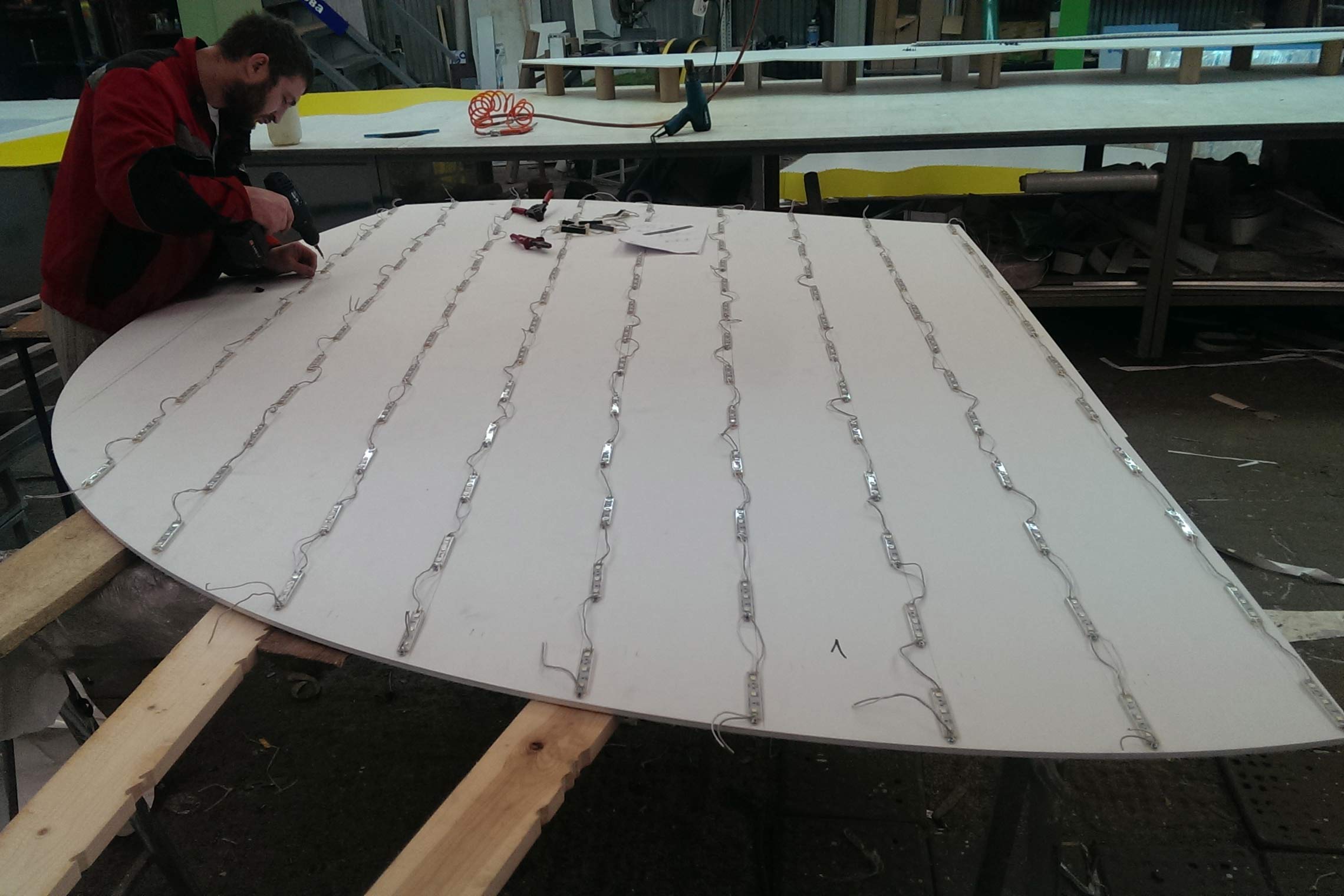

У всех объемных элементов внутренняя светодиодная подсветка. На фото - процесс установки светодиодных модулей.

матрешка с подсветкой

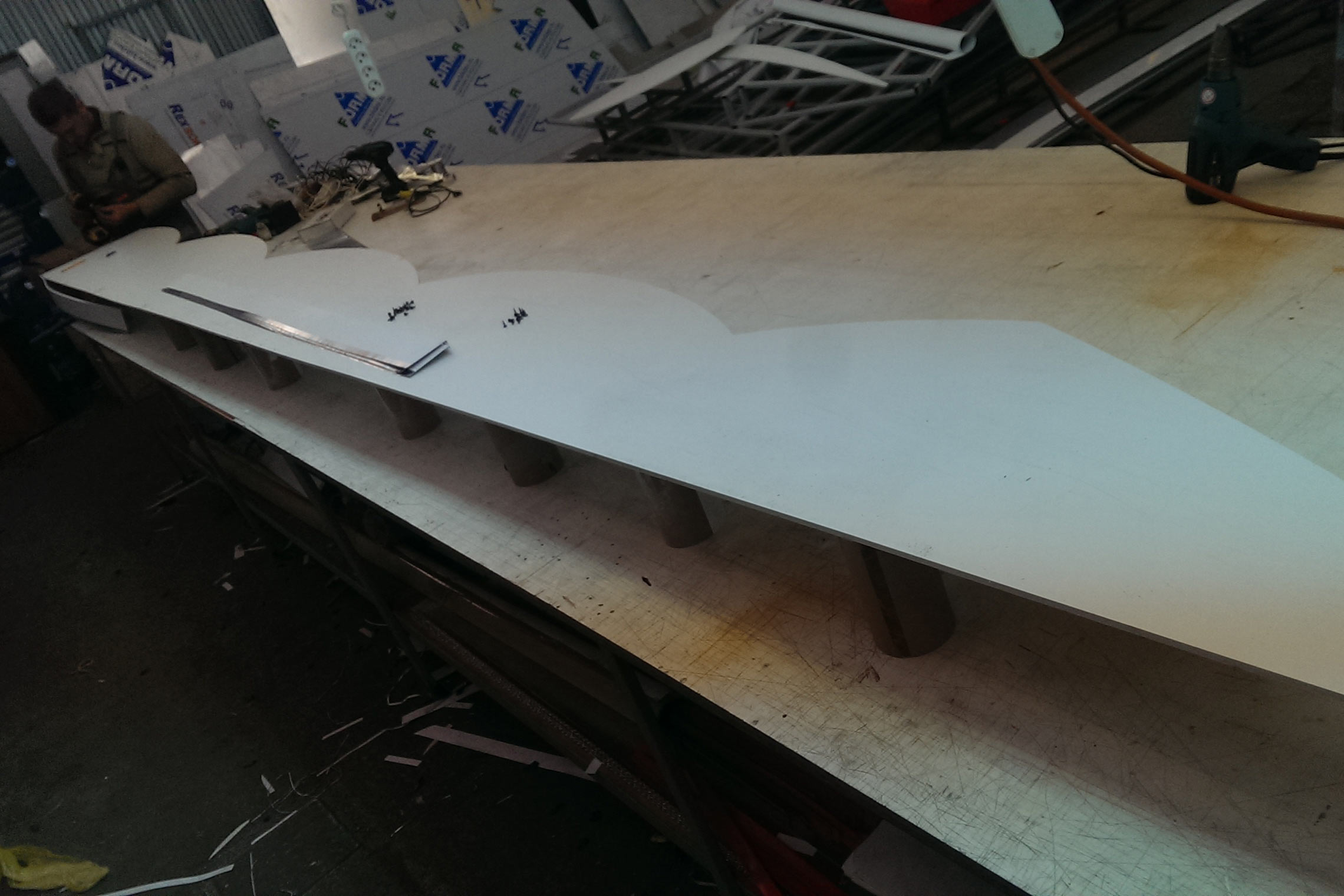

В третью очередь мы приступили к производству сложных, крупных элементов. На фото - начало производства "зубов" для одного из "ртов".

объемные зубы

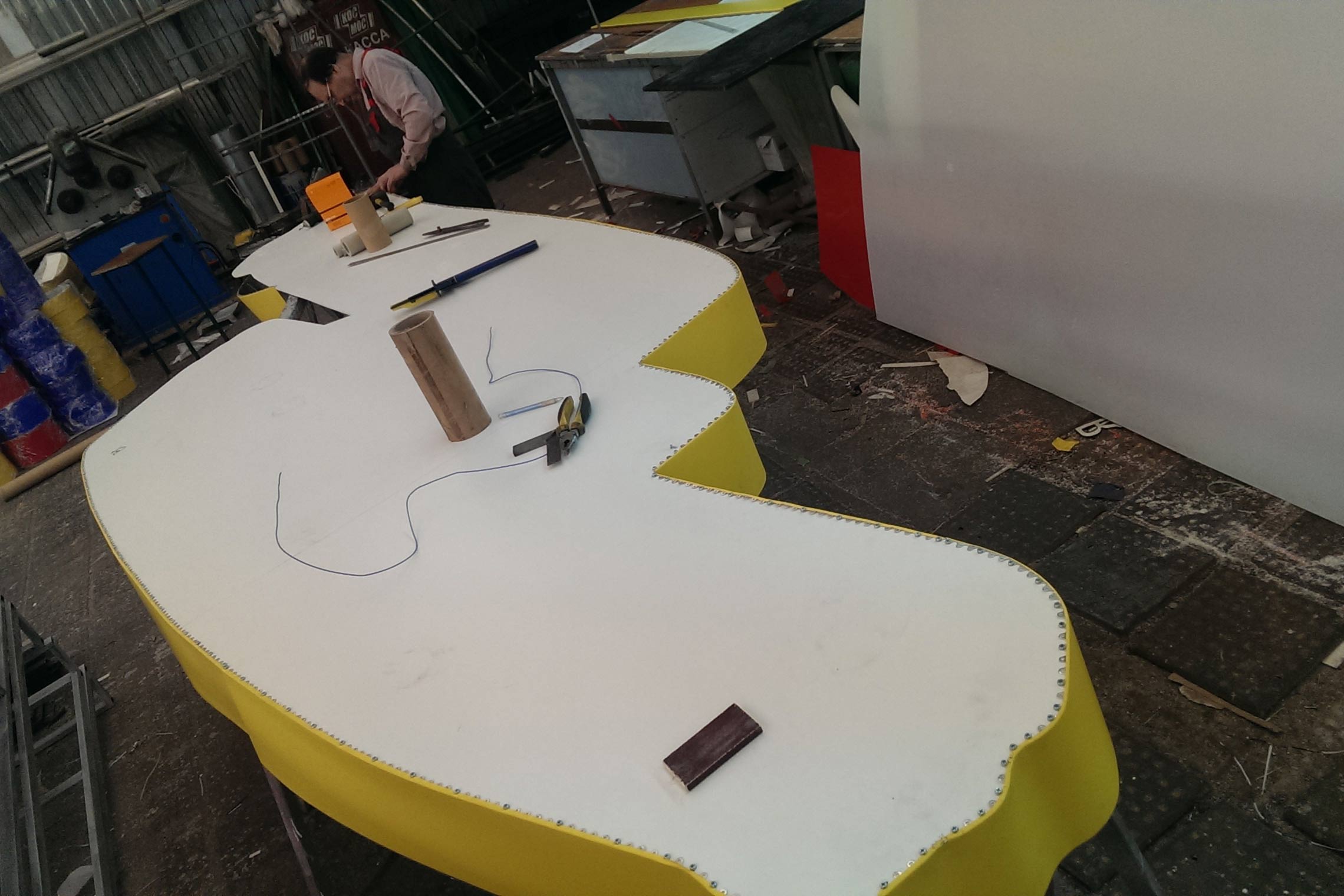

Облицовка цветным алюминиевым профилем одного из элементов. За счет этой процедуры достигается объем световой конструкции.

объемная волна

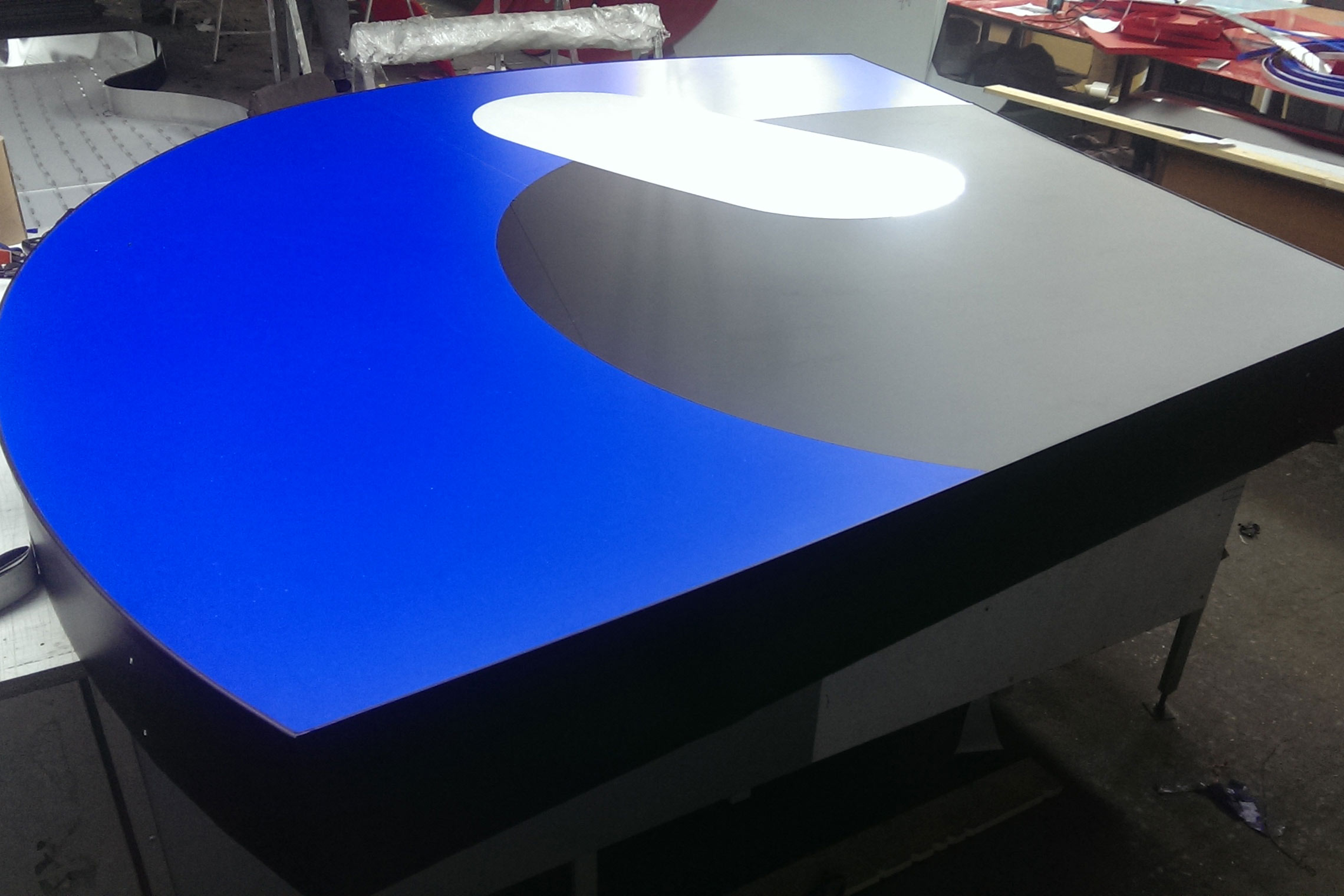

Изготовленный элемент, который мы в цехе называли "глаз". Лицевая панель - акриловое стекло с аппликацией светорассеивающей пленкой.

объемный глаз

Многие крупные элементы из-за своих габаритов пришлось делать составными.

светодиодная подсветка

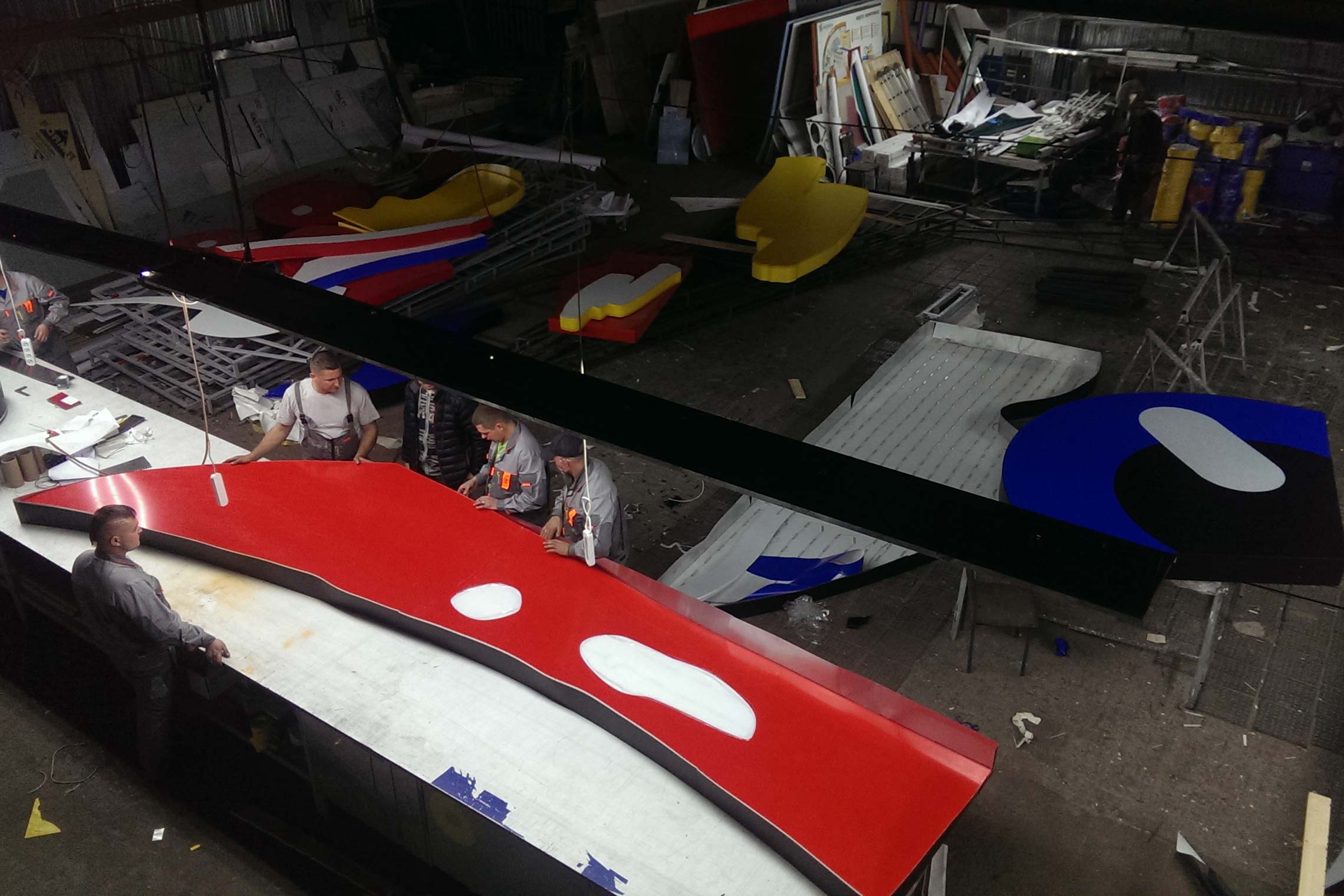

Срок, отведенный на производство был минимален, поэтому работы на производстве велись по сути круглосуточно. На часах 23.30... наши специалисты собирают "губу".

работа в цеху ночью

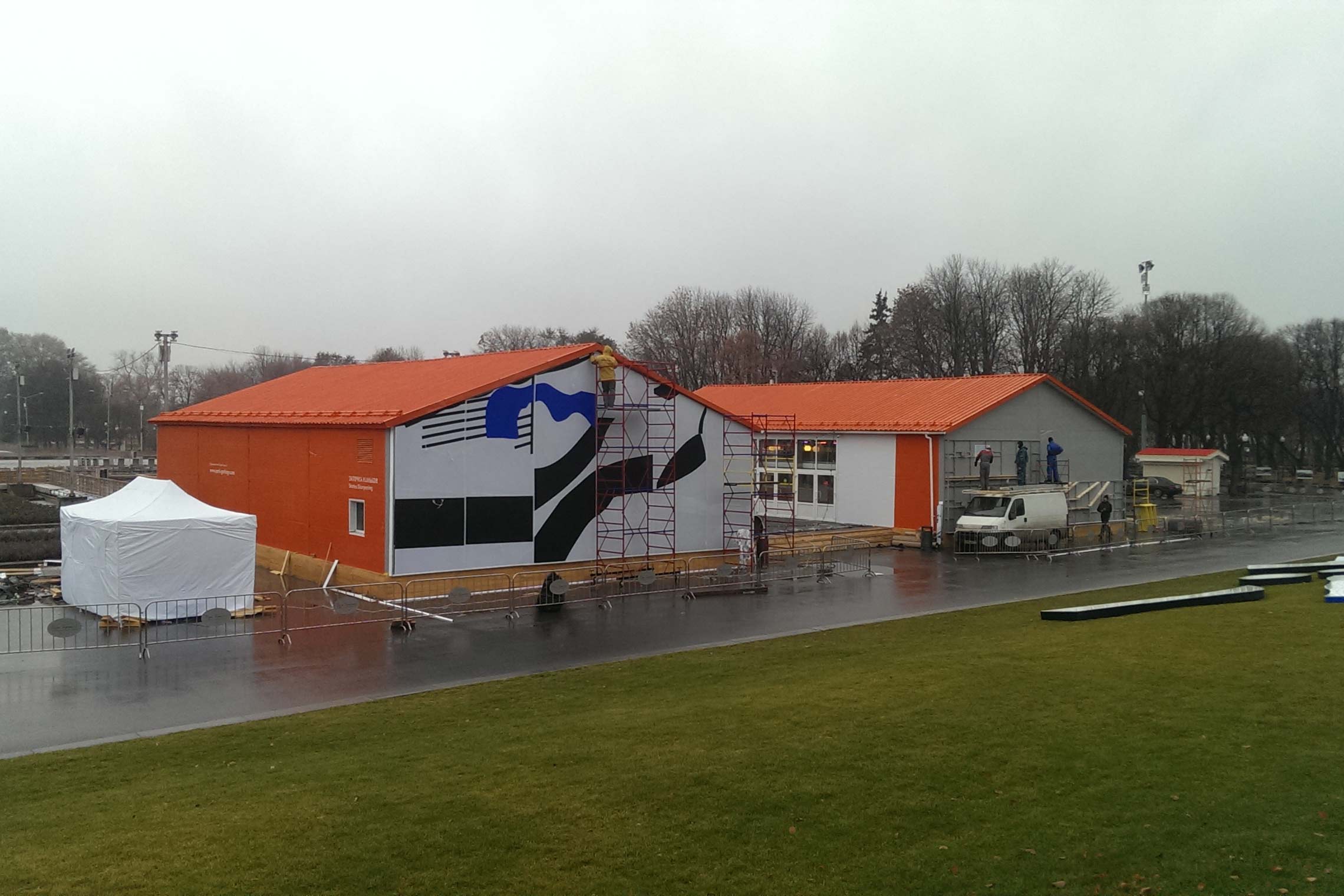

Начло монтажа - выставляем каркасы и крепим на него фон. Светодиодную подсветку фона кстати пришлось монтировать также на монтаже. Для удобства и ускорения процесса, мы остановили свой выбор на светодиодной сетке. На фото слева от павильонов - наша монтажная палатка. Там всегда можно было попить горячего чая или съесть бутерброд :)

производство и монтаж павильонов

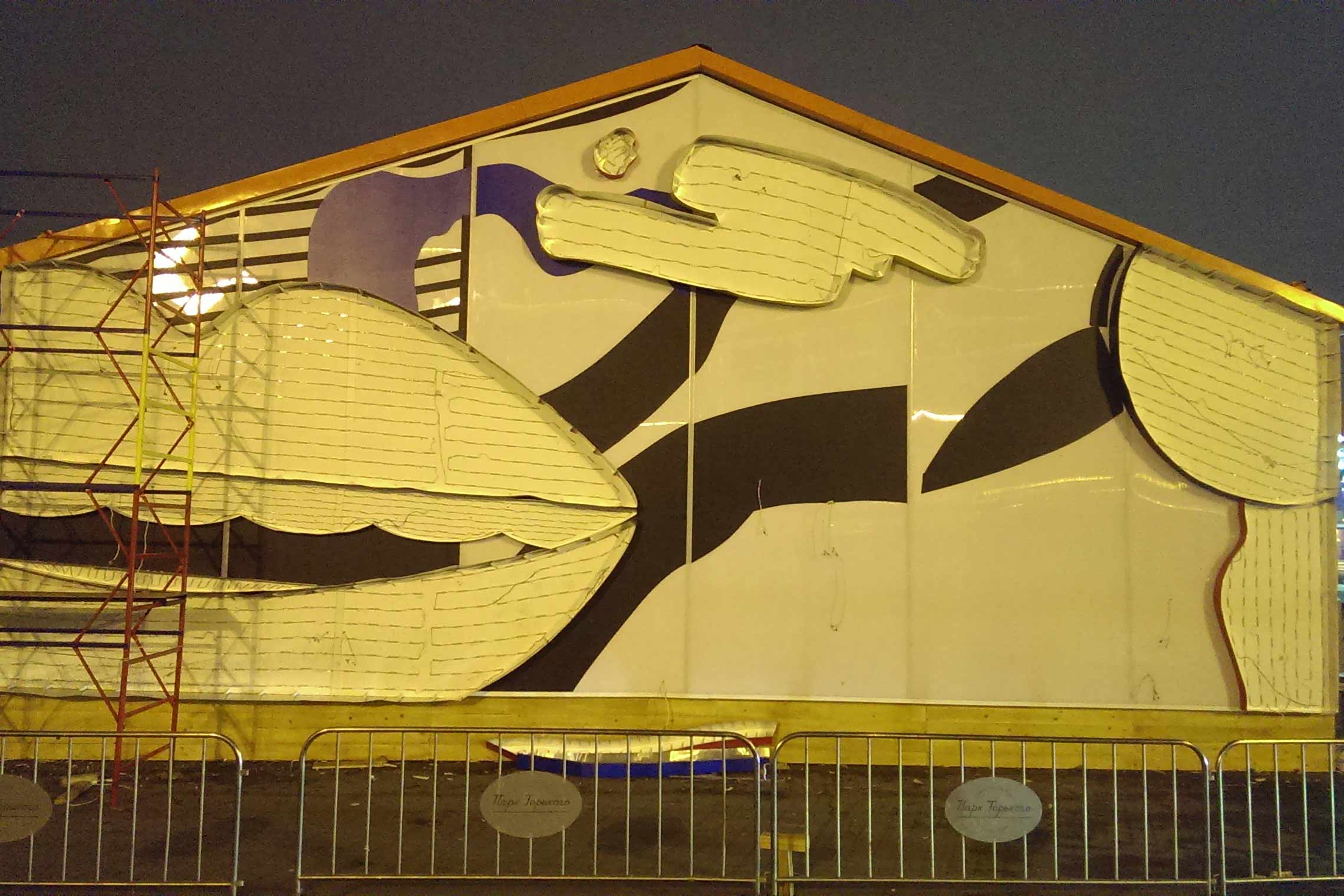

Все конструкции собирались при помощи строительных лесов. Работы велись как в дневное, так и в ночное время.

сборка объемных губ

В первую очередь монтировались рекламные конструкции двух главных, основных павильонов, "смотрящих" на главный вход в Парк.

монтаж световых фасадов

Каждый объемный элемент имел собственные источники питания и выделенную электроточку.

объемные губы со светодиодами

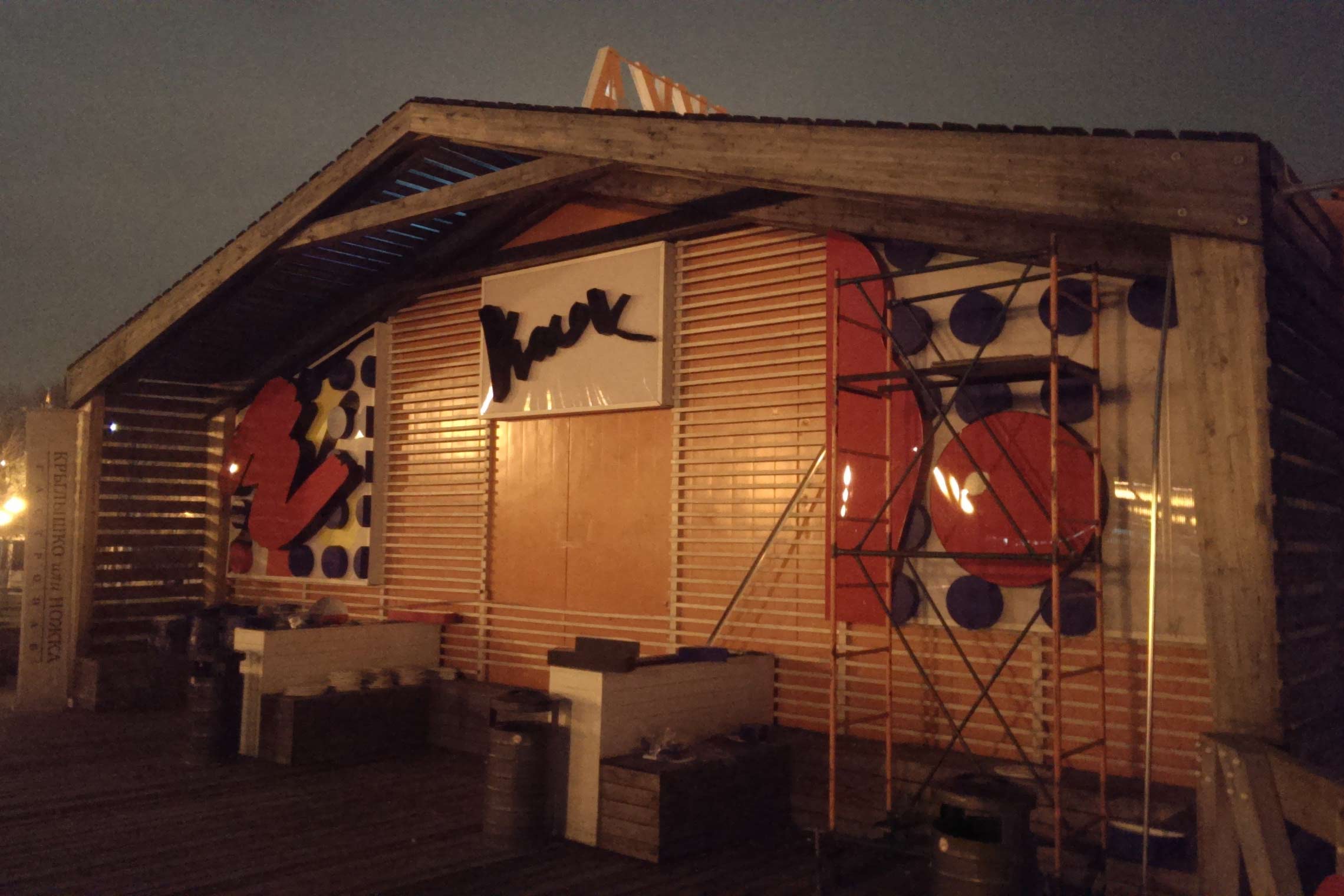

В глубине Парка расположены павильоны, расчитанные на детей и спортсменов. В непосредственной близости с ними находится хоккейная "коробка", а также каток для совсем маленьких спортсменов. Эти павильоны также необходимо было оформить ярко и интересно.

монтаж павильонов катка парка горького

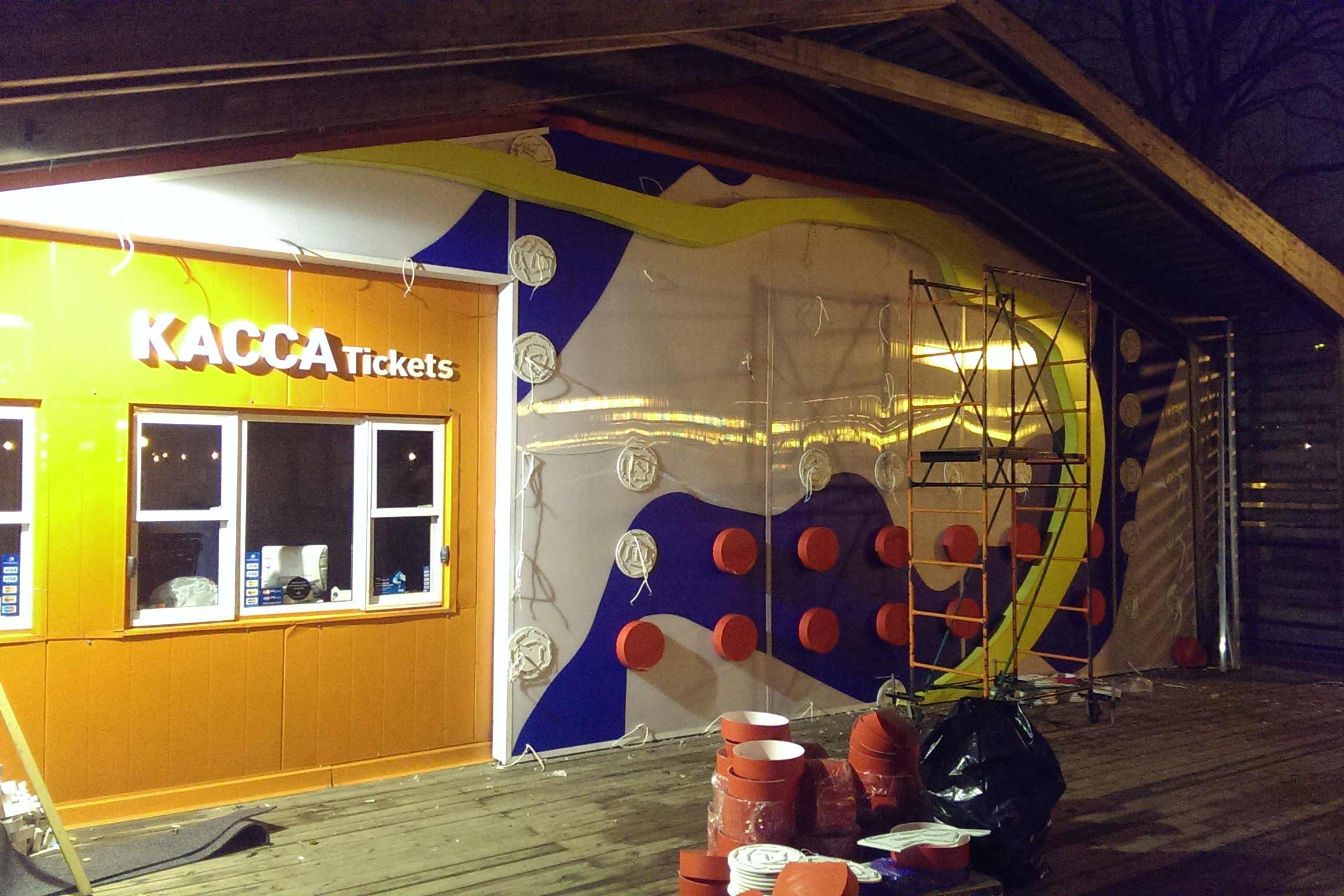

Большой длинный желтый элемент мы прозвали "колбасой" и с ней пришлось немало потрудиться.

монтаж в парке горького

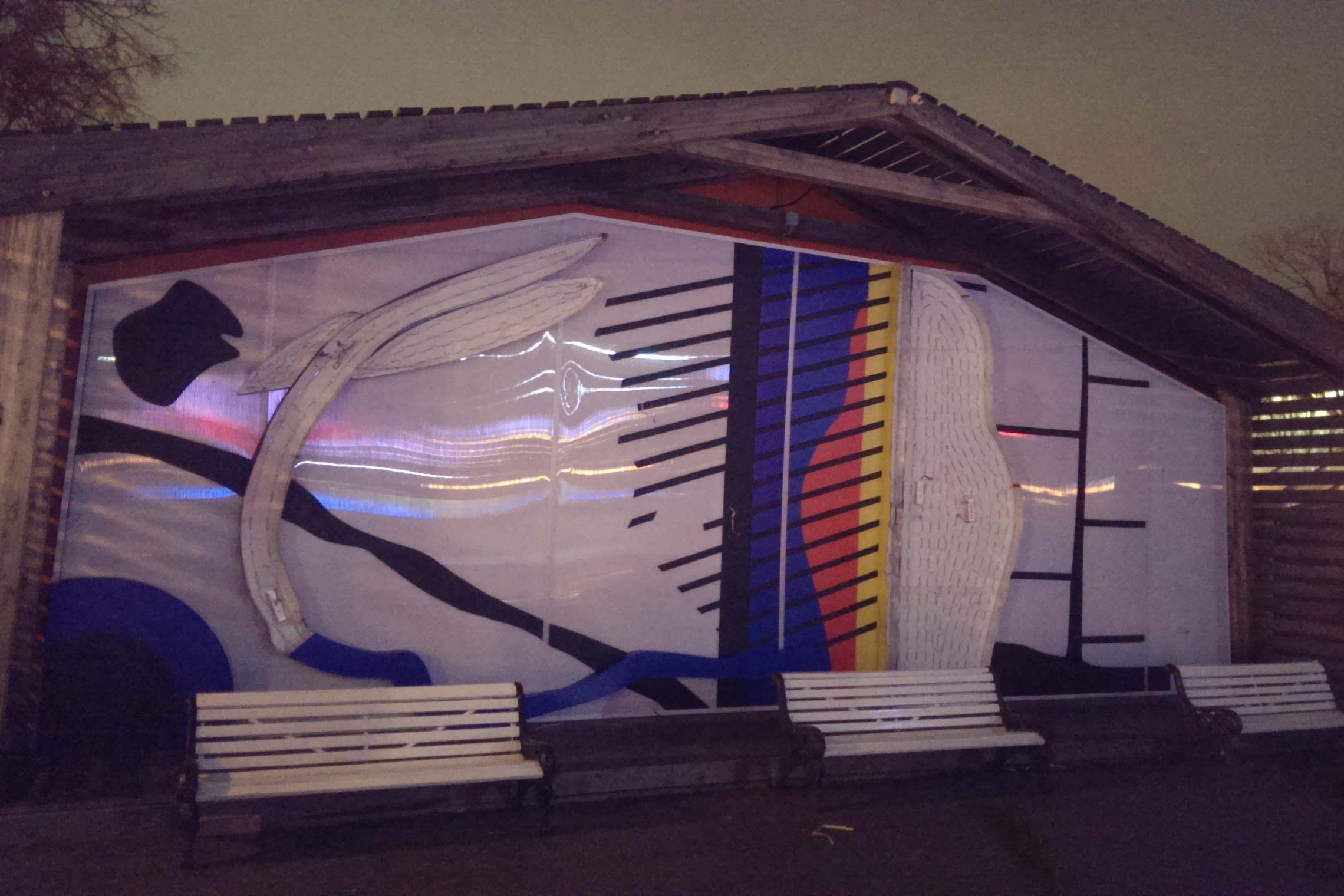

Высота матрешки посередине почти 5 метров! Нами решено было использовать цветное акриловое стекло. поэтому пришлось потрудиться, чтобы сделать стык лицевой ярко-красной панели незаметным.

монтаж объемных элементов

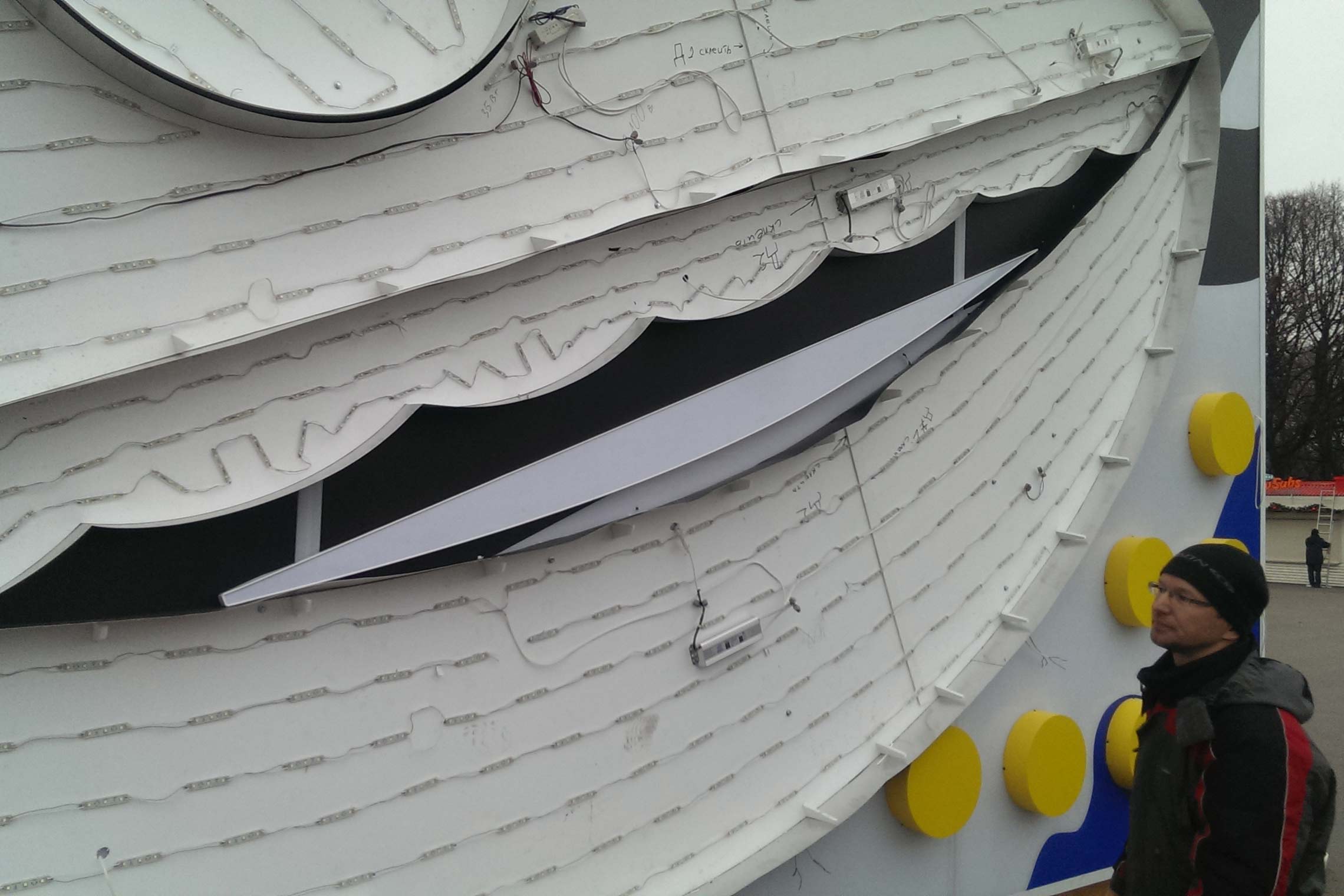

Примерка лицевых панелей. Хотелось бы обратить внимание, что и губы, и зубы сделаны отдельными объемными элементами. При этом глубина зубов меньше, чем губ. Этой "многоуровневостью" хотелось добиться более реалистичного восприятия всего рта целиком.

проверка работы светодиодов

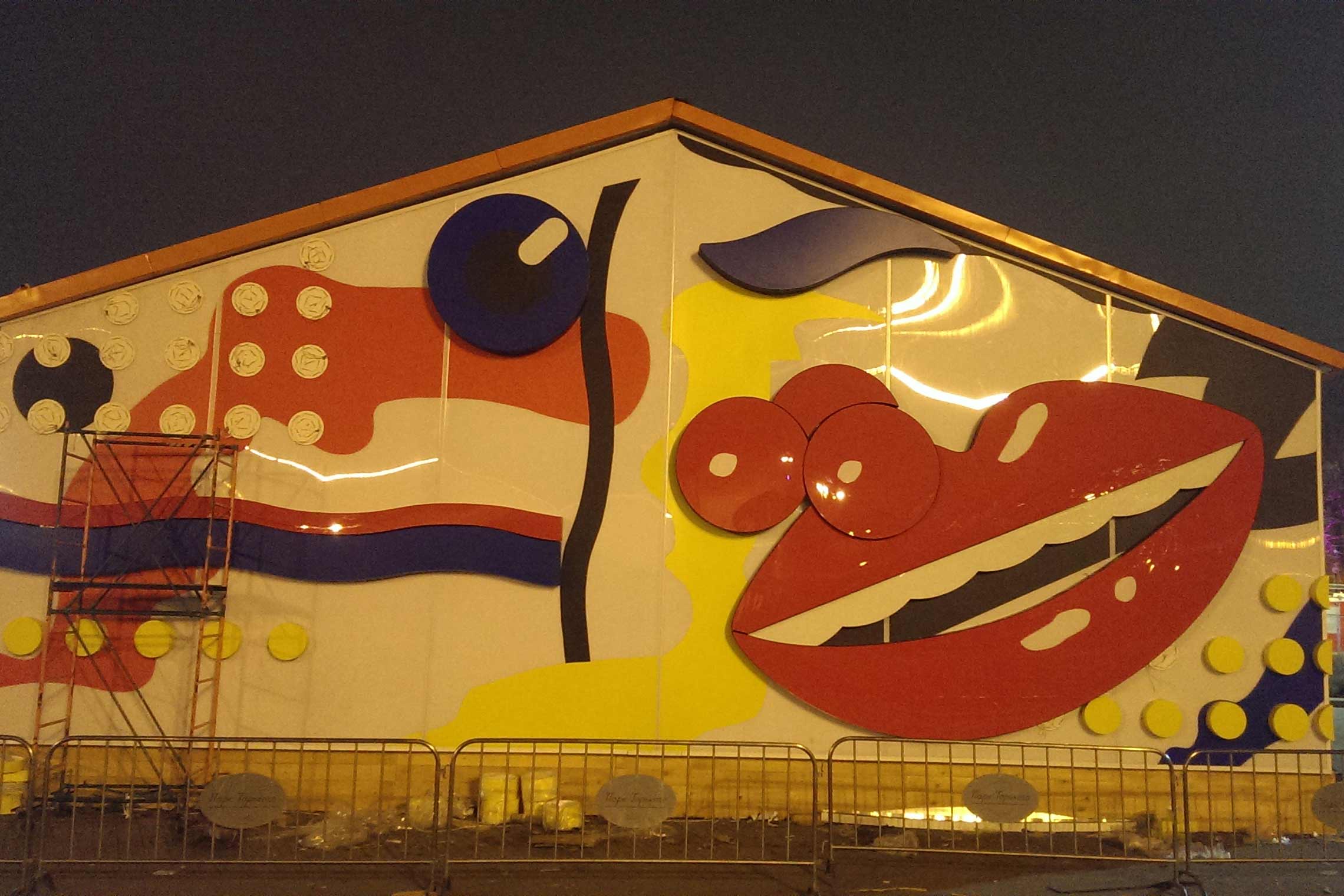

Конструкции на завершающей стадии. Если приглядеться, то можно увидеть, что вишенки пока еще висят в воздухе, им не хватает черенков.

световые элементы

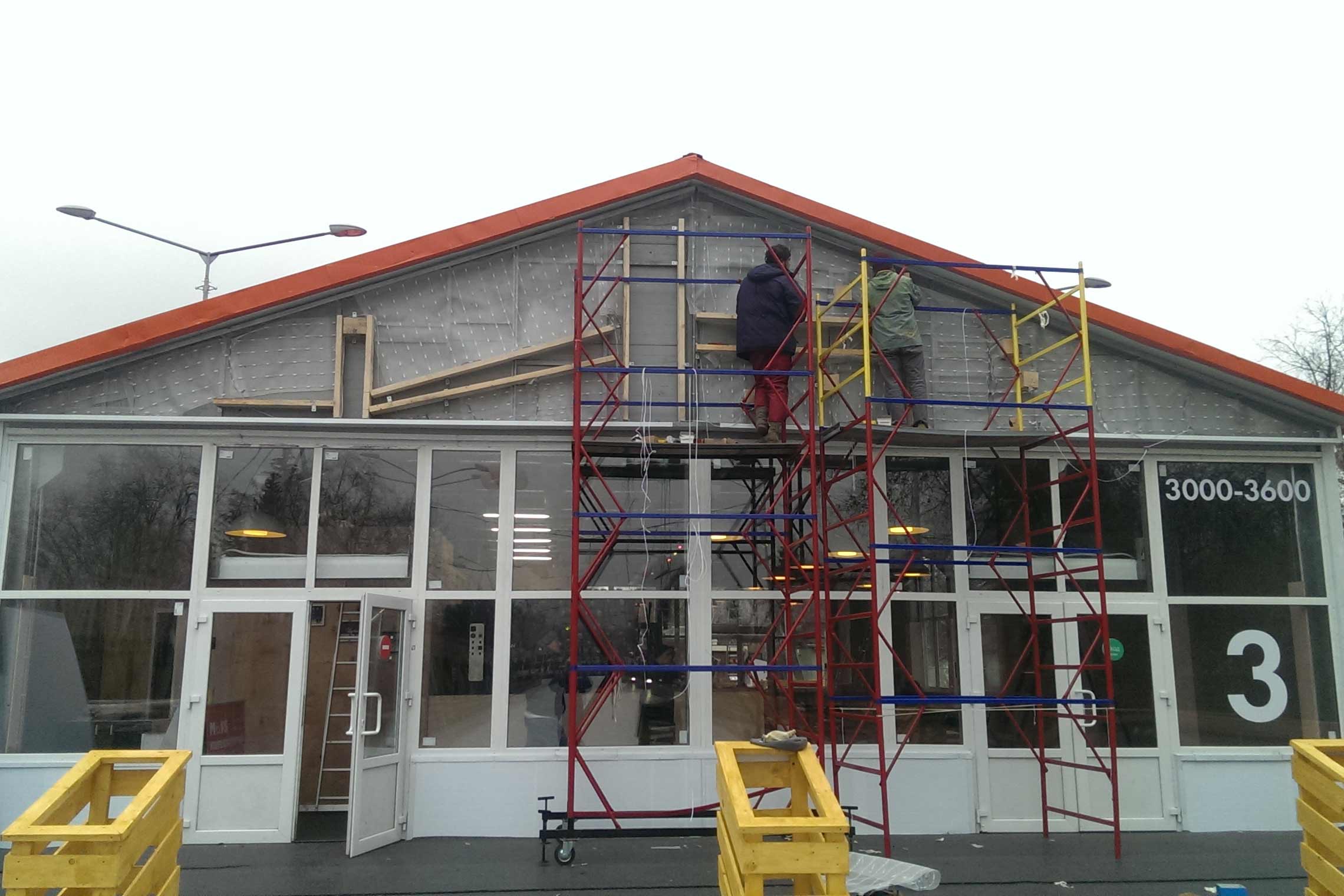

А вот так выглядела сборка оснований. Как мы уже отмечали ранее, светодиодная сетка устанавливалась и коммутировалась на месте монтажа. Как раз этим на фото сейчас занимаются наши монтажники.

монтаж козырька

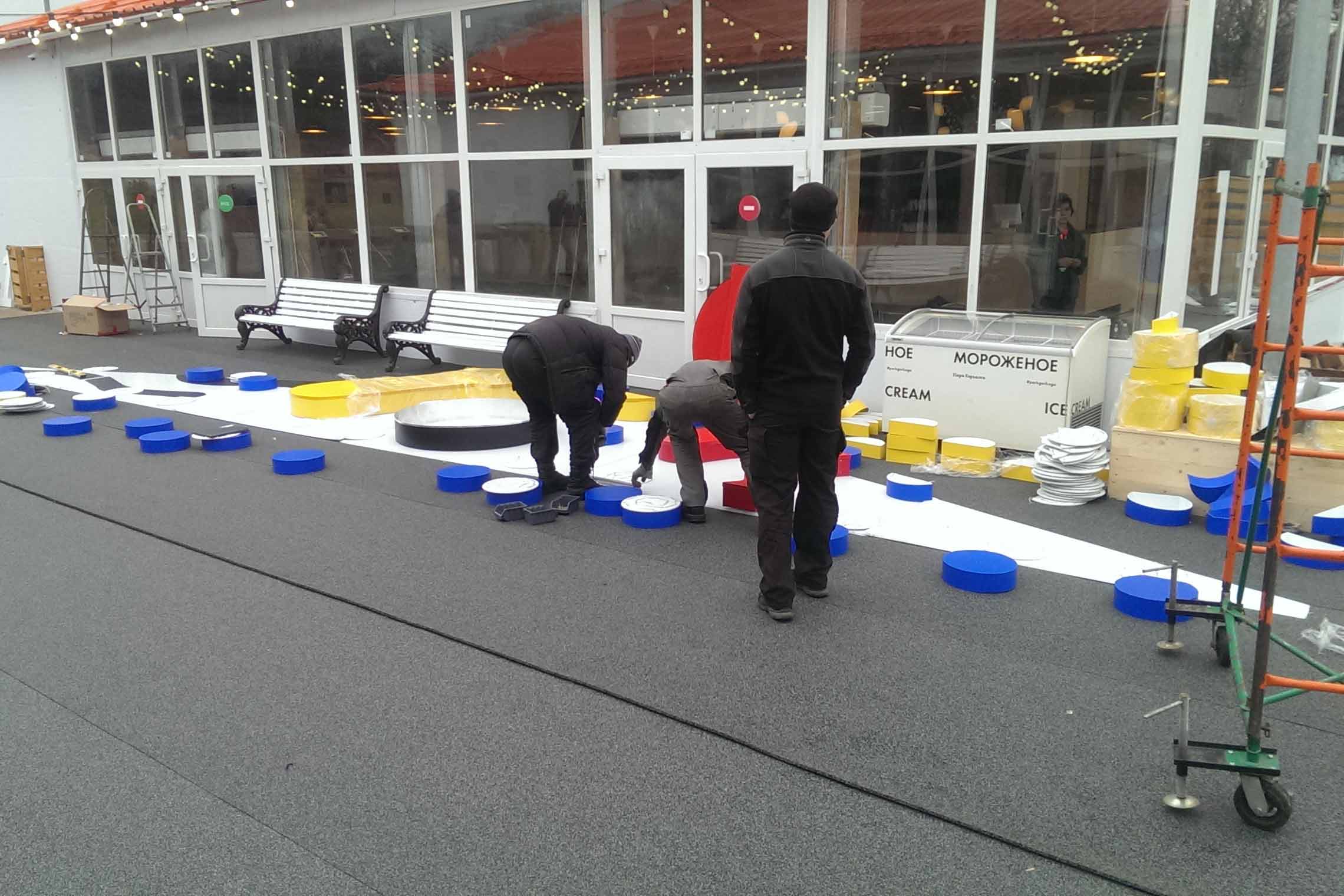

Разметка элементов на земле перед монтажом. Очень многие вещи приходилось делать по ходу выполнения работы, непосредственно на объекте.

расклад объемных элементов перед монтажом

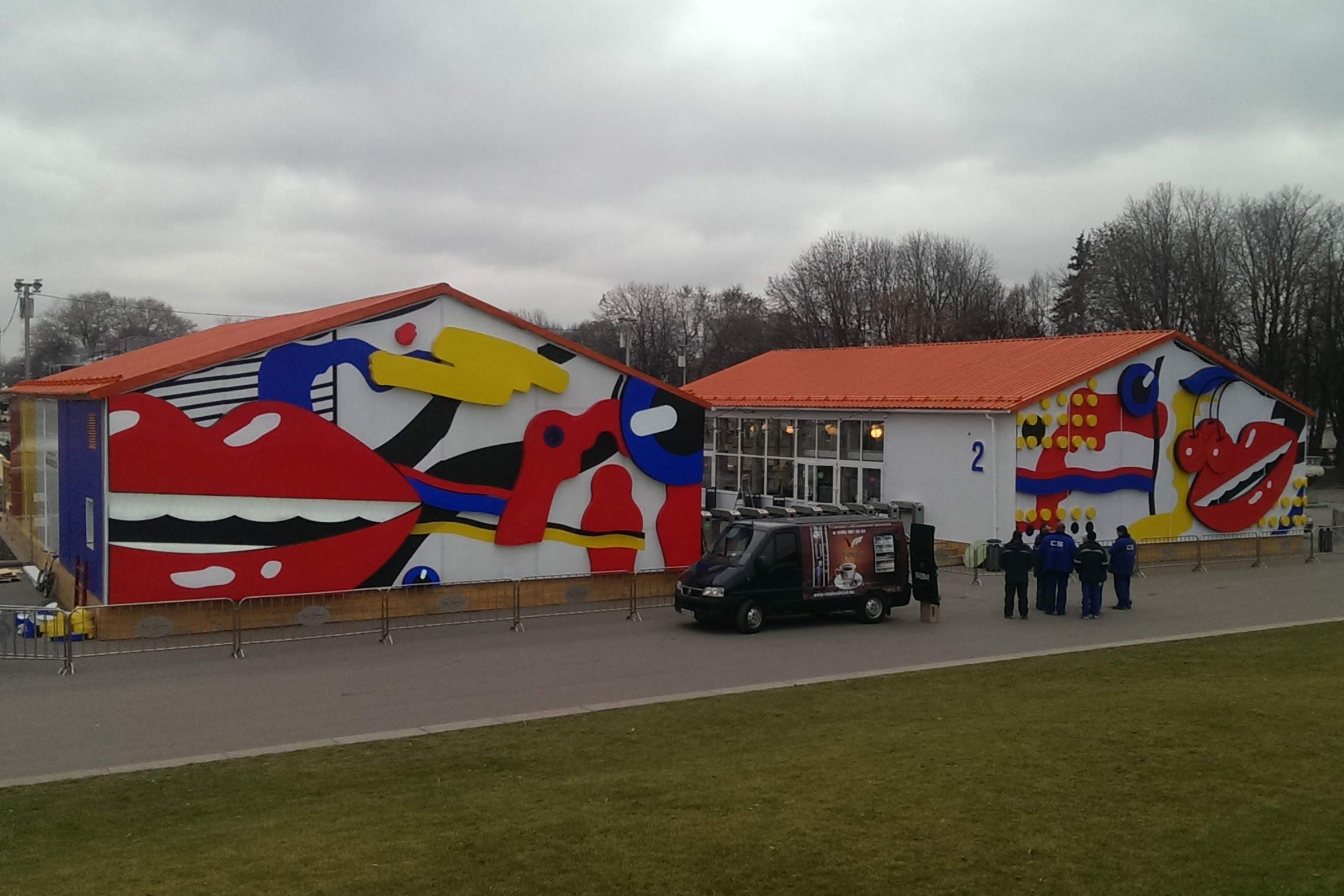

А вот так выглядели главные павильоны за несколько часов до открытия катка.

финальная проверка элементов

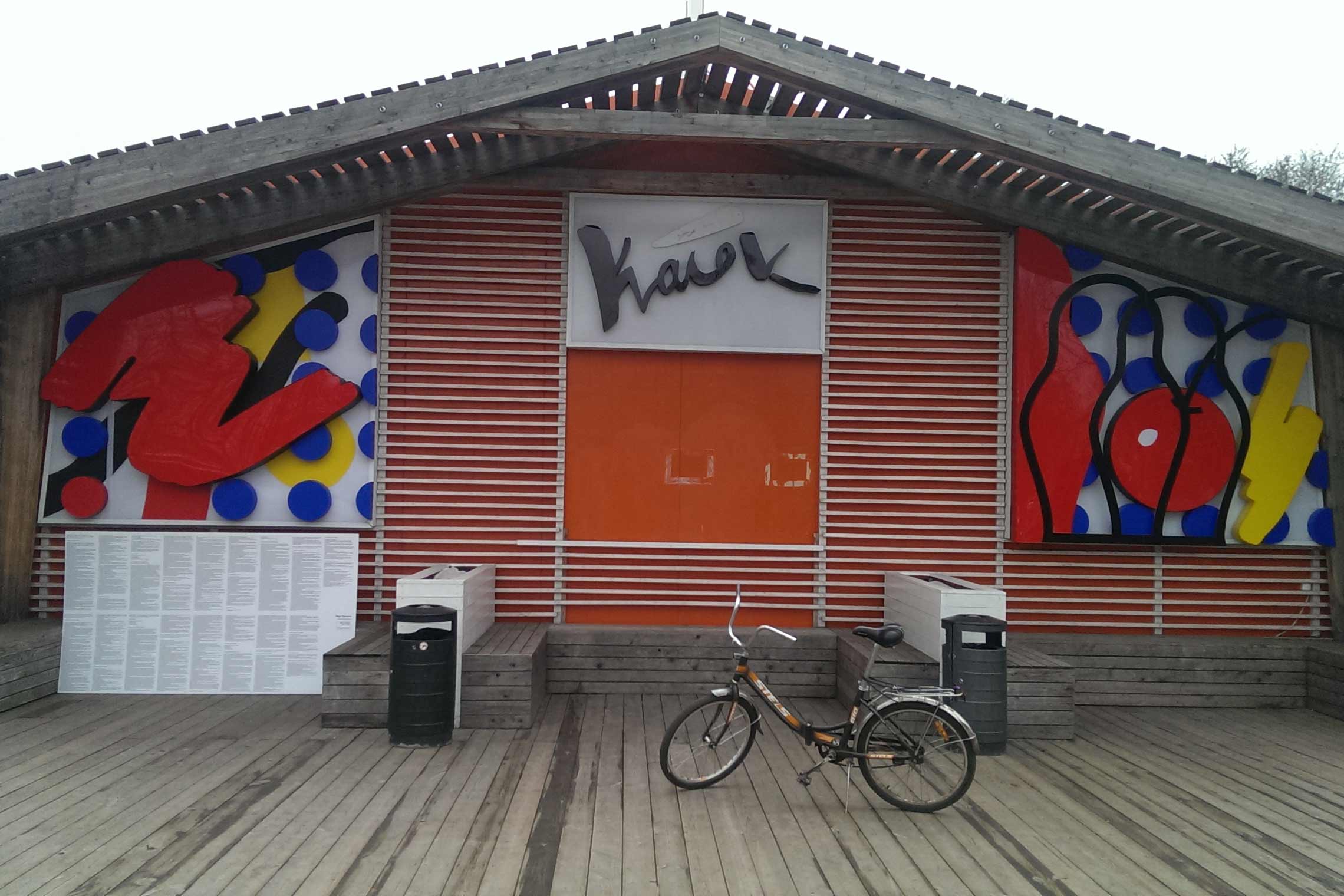

Последний штрих - осталось лишь надеть лицо буквы "Т" и еще один фасад будет полностью готов.

световые короба с объемными элементами

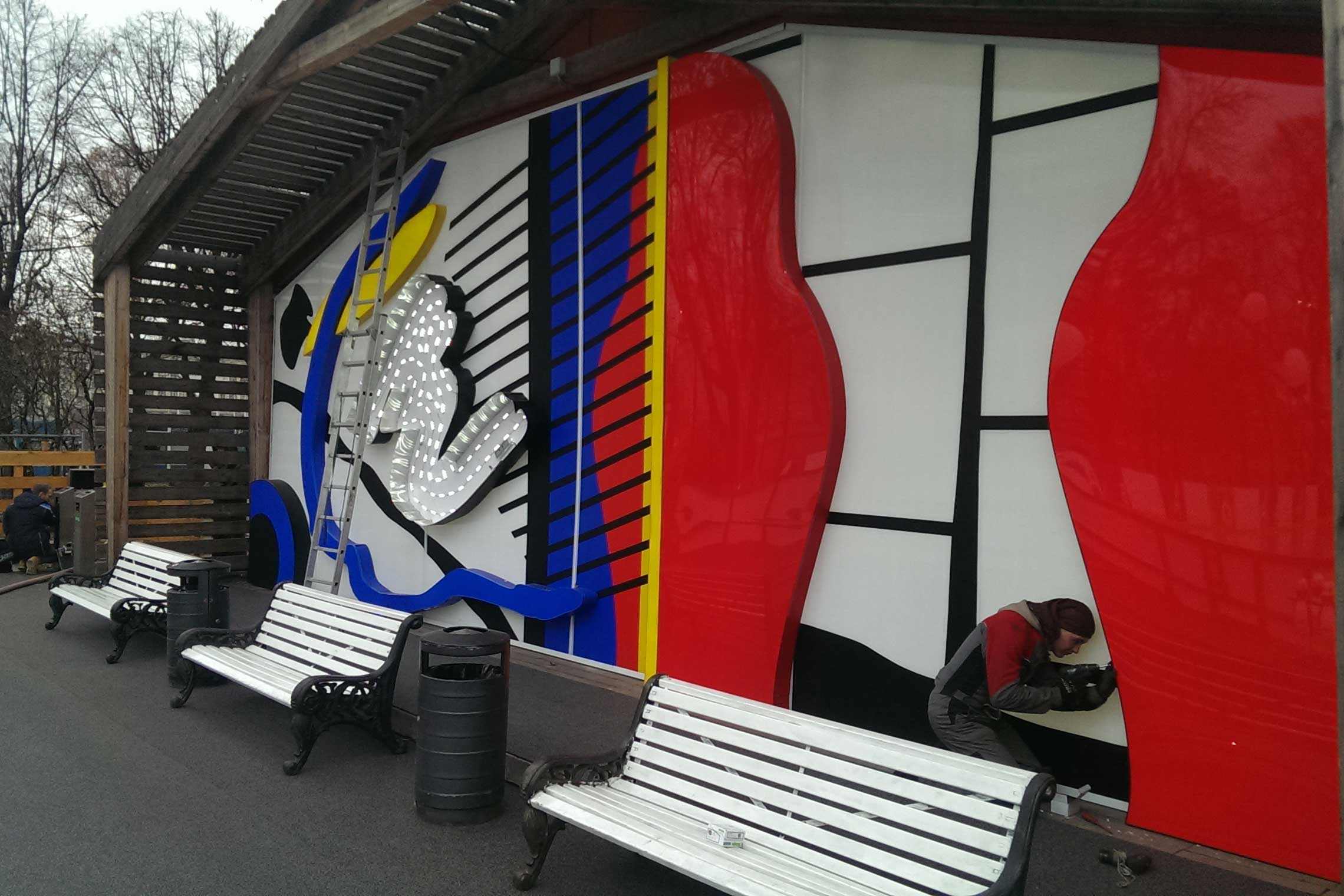

Завершаются монтажные работы - делаем финальную проверку световых элементов и подгоняем лицевые панели.

финальная подгонка

Малый фасад практически закончен!

фасад павильона катка цпкио

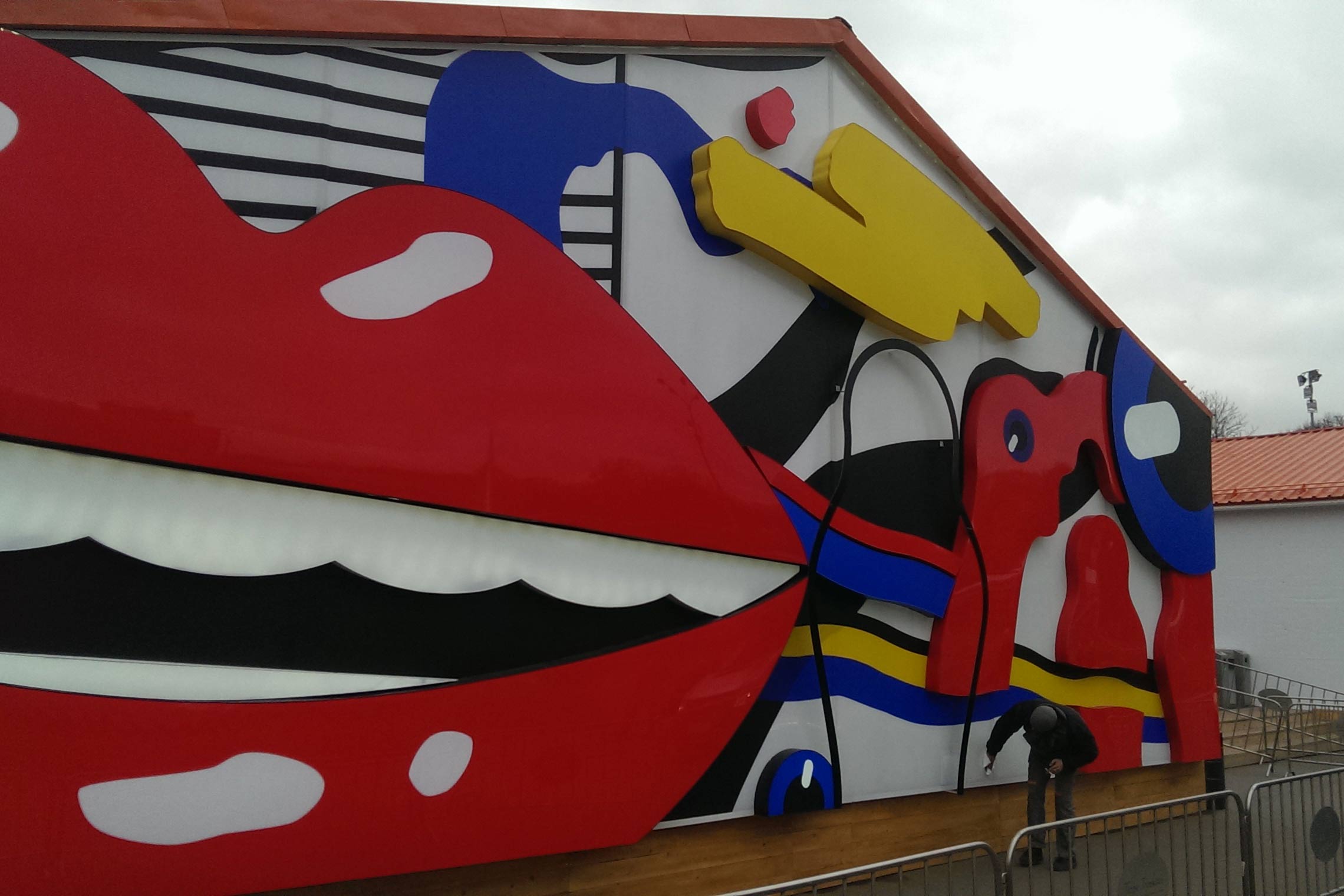

Главные фасады смонтированы и протестированы. Осталось лишь смахнуть тряпочкой пыль! :)

почти готовая конструкция

...и навести финальный блеск!

протрем тряпочкой рекламу

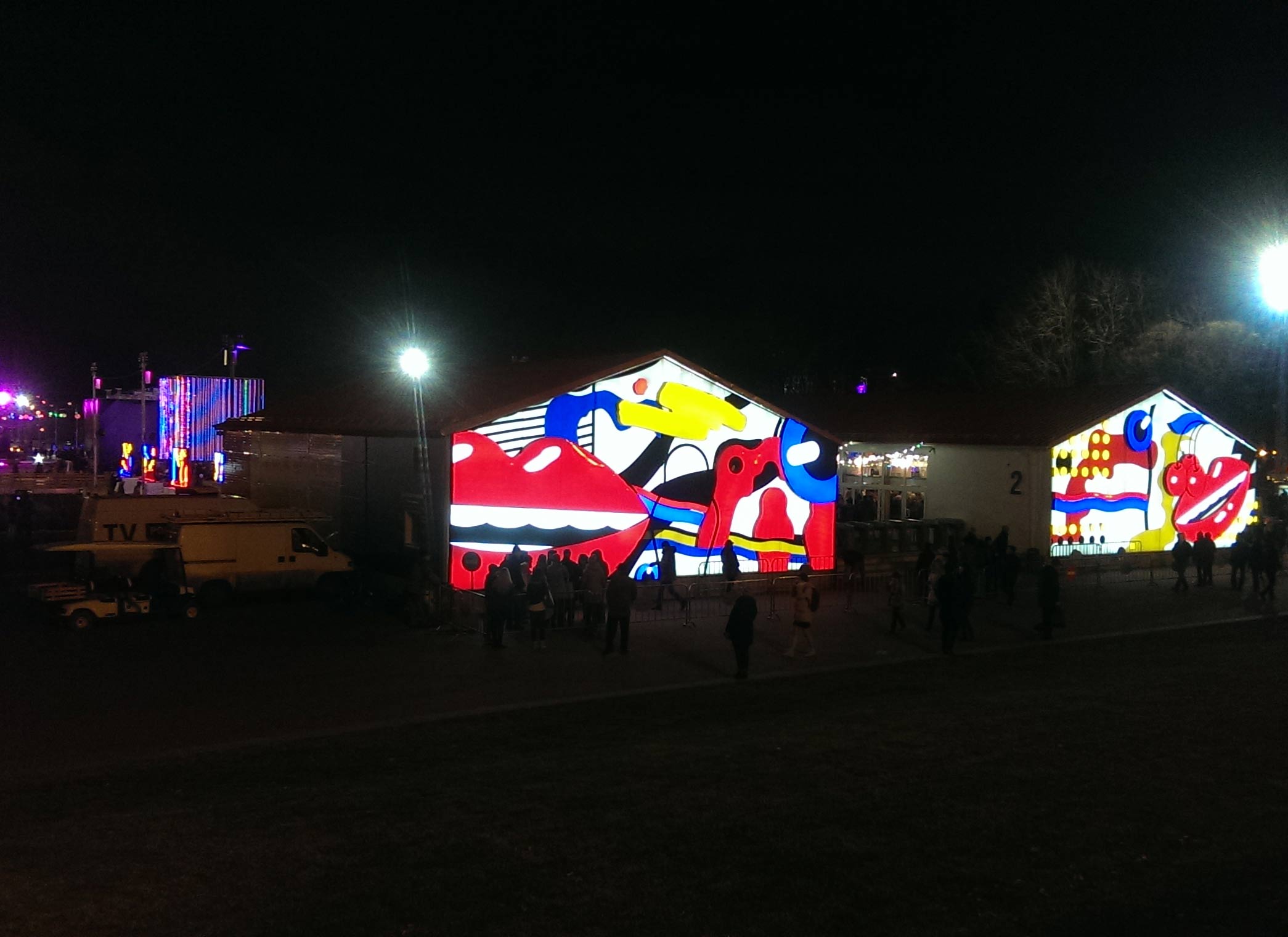

Ну и вот результат - так выглядели световые фасады павильонов каткак Парка Горького в день открытия. На наш вкус, получилось ярко, здорово и весьма необычно!

готовые фасады в ночное время
